Топографическая съемка масштаба 1:500: что показывает топоплан и где он используется

Масштаб 1:500 часто встречается в технических заданиях на проектирование, подключение коммуникаций и благоустройство. Он означает, что один сантиметр на плане соответствует пяти метрам на местности. Такой детализации достаточно, чтобы показать не только контур участка, но и расположение зданий, дорог, колодцев, опор, ограждений, элементов рельефа и инженерных сетей.

Заказчику важно понимать: топоплан не рисуют по спутниковому снимку и не получают одним нажатием кнопки. Это результат полевых измерений, обработки координат и высот, проверки материалов и оформления в формате, который сможет использовать проектировщик.

Что именно отображается на топографическом плане

Состав плана зависит от технического задания и назначения работ. В стандартном случае геодезист фиксирует границы и ситуацию на участке, характерные точки рельефа, существующие сооружения и доступные сведения о коммуникациях.

• контуры зданий, навесов и других капитальных объектов;
• проезды, тротуары, бордюры, лестницы и площадки;
• заборы, подпорные стены, опоры освещения и линии электропередачи;
• деревья, кустарники и другие элементы озеленения, если они предусмотрены заданием;
• колодцы, люки и видимые элементы подземных сетей;
• высотные отметки, горизонтали, откосы и другие формы рельефа.

Чем сложнее территория, тем больше деталей требуется измерить. На пустом участке основное внимание уделяется рельефу и подъездным путям. В плотной городской застройке критичны фасады, существующие сети, колодцы и взаимное положение объектов.

Для каких задач нужен масштаб 1:500

Топосъемка этого масштаба используется при проектировании зданий и инженерных коммуникаций, подготовке генерального плана, вертикальной планировке, благоустройстве, реконструкции территории и согласовании трасс сетей. Один и тот же план нельзя автоматически считать подходящим для любой цели: ведомство или проектная организация могут предъявлять требования к составу, давности и формату материалов.

Задача	Что важно увидеть на плане
Проектирование здания	Рельеф, существующая застройка, подъезды и ограничения участка
Прокладка сетей	Колодцы, пересечения, отметки и положение действующих коммуникаций
Благоустройство	Покрытия, бордюры, зеленые насаждения, уклоны и водоотвод
Реконструкция	Фактическое положение объектов на момент начала проектирования

Как проходит работа

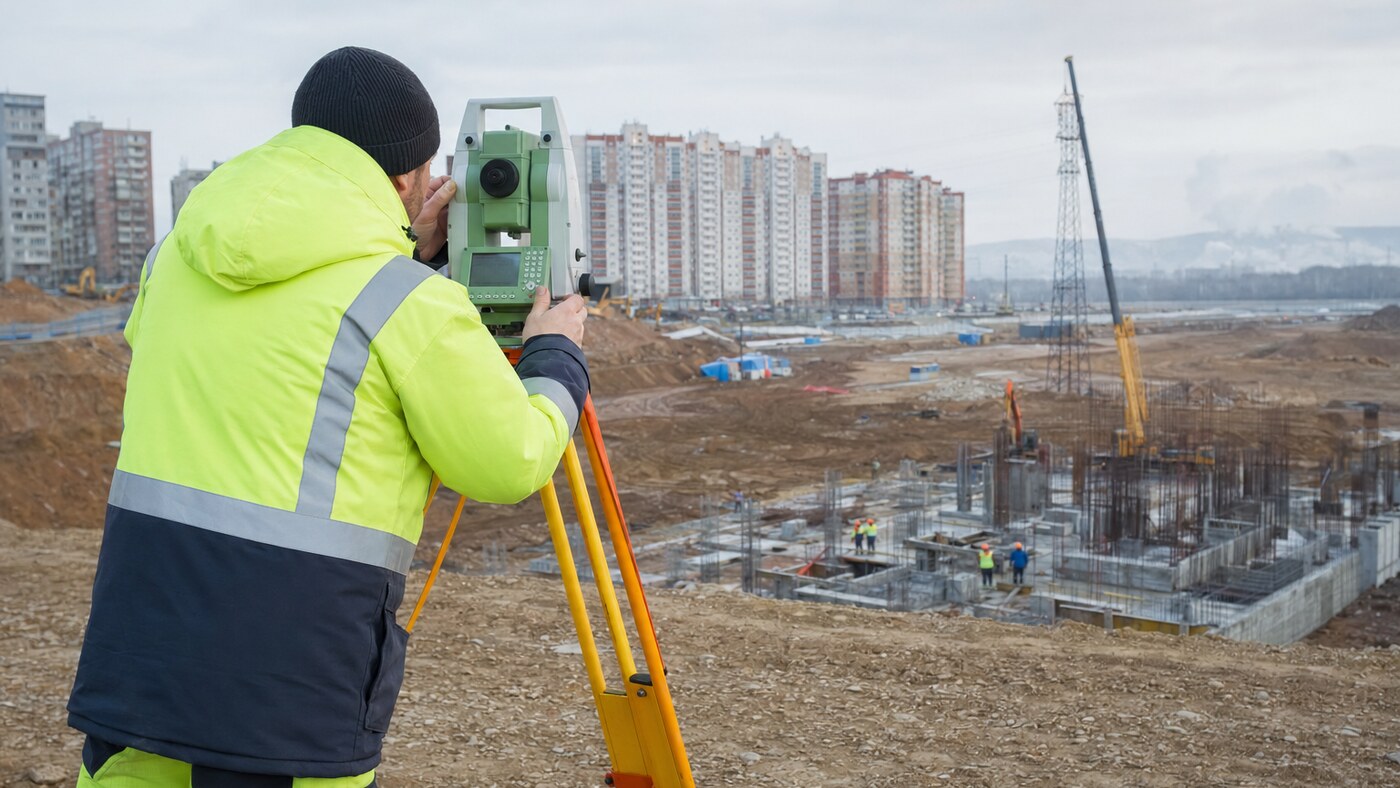

Сначала специалист изучает техническое задание, границы съемки и исходные материалы. Затем выполняется рекогносцировка: оценивается доступ на территорию, плотность застройки, видимость между точками и наличие препятствий. В поле координаты и высоты получают тахеометром, спутниковым оборудованием или сочетанием нескольких методов.

После полевого этапа измерения обрабатывают, строят цифровую модель и оформляют план в условных обозначениях. Если требуется показать подземные коммуникации, используют доступные исполнительные схемы, данные эксплуатирующих организаций и результаты обследования видимых элементов сетей. При необходимости материалы проходят согласование.

Что подготовить заказчику

Для расчета стоимости и сроков нужны адрес или координаты, ориентировочная площадь, схема границ и цель съемки. Если имеется техническое задание от проектировщика, его лучше передать до выезда. Также полезны старые планы, схемы коммуникаций и информация об ограничениях доступа.

Почему старый топоплан может не подойти

За время между съемкой и проектированием на участке могут появиться новые сети, ограждения, насыпи или здания. Иногда меняется даже рельеф: территорию отсыпают, планируют или разрабатывают котлован. Поэтому пригодность старых материалов оценивают не только по дате, но и по фактическим изменениям.

Заказать топографическую съемку стоит до начала детального проектирования. Тогда решения будут опираться на актуальную ситуацию, а проектировщику не придется переделывать привязки из-за отсутствующих или неверных исходных данных.
