Штамповые испытания грунта: какие параметры получают непосредственно на площадке

Лабораторный образец позволяет исследовать свойства грунта, но он невелик и неизбежно извлекается из массива. Штамповое испытание решает другую задачу: площадку нагружают жестким штампом и измеряют, как основание оседает при каждой ступени давления. В работу включается заметный объем грунта, сохранивший природное сложение или фактическое состояние после уплотнения.

Главный результат — зависимость осадки от нагрузки. По ней определяют деформационные характеристики, которые проектировщик использует при расчете оснований. Метод применяют при новом строительстве, реконструкции, проверке насыпей и уточнении данных на ответственных участках.

Как устроено испытание

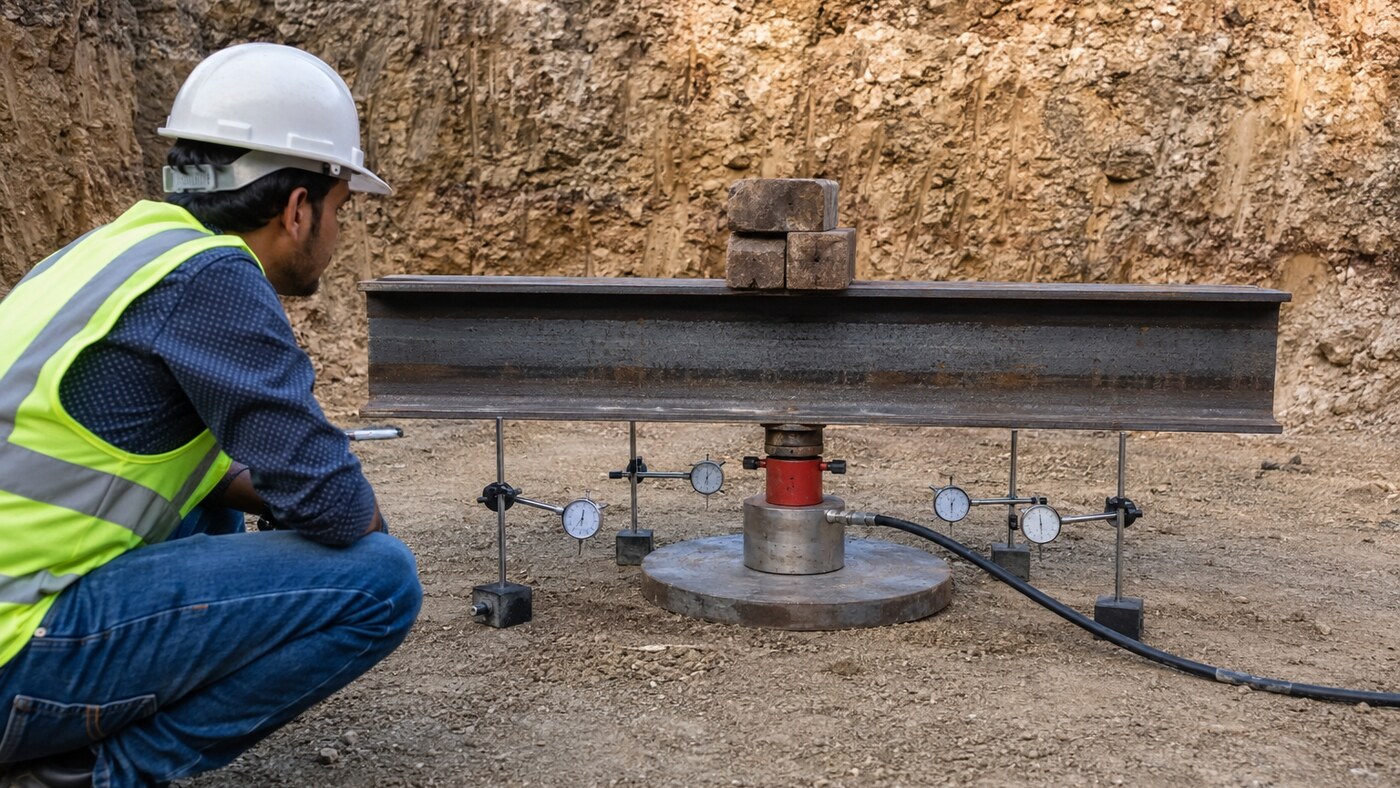

На подготовленную поверхность устанавливают металлический штамп заданной площади. Нагрузку создают домкратом, а реакцию воспринимает специальная установка, платформа или анкерная система. Независимые измерительные приборы фиксируют вертикальные перемещения.

Давление увеличивают ступенями. После каждой ступени выдерживают время и наблюдают за развитием осадки. Следующий уровень нагрузки прикладывают после достижения установленного критерия стабилизации. Простое быстрое продавливание плиты не является полноценным испытанием: важна и величина перемещения, и его изменение во времени.

Подготовка точки влияет на результат

Поверхность должна соответствовать глубине и состоянию грунта, которое требуется оценить. Если задача относится к основанию фундамента, испытание проводят на проектной отметке или в выработке. Для насыпи проверяют нужный слой после завершения технологического уплотнения.

• точку защищают от размыва, промерзания и пересыхания;
• поверхность аккуратно выравнивают без искусственного улучшения грунта;
• оборудование монтируют так, чтобы опоры не влияли на измеряемую зону;
• нагрузочную схему и размеры штампа выбирают в программе испытаний.

Чем штамп отличается от статического зондирования

Зондирование быстро дает непрерывный профиль сопротивления по глубине, но не моделирует нагрузку площадью, сопоставимой с подошвой. Штамп прикладывает давление к поверхности и позволяет наблюдать деформацию массива, однако характеризует отдельную отметку и требует более сложной подготовки.

Параметр	Штамп	Статическое зондирование
Основной результат	График «нагрузка — осадка»	Сопротивление грунта по глубине
Область исследования	Конкретная отметка	Разрез по траектории зонда
Подготовка	Выработка, реакционная система, выдержка ступеней	Установка и обеспечение реакции для вдавливания

Почему нельзя назначить результат заранее

Модуль деформации не является постоянной «маркой» песка или суглинка. Он зависит от плотности, влажности, структуры, напряженного состояния и условий испытания. Поэтому справочное значение может использоваться только в предусмотренных расчетом случаях, а полевое испытание назначают тогда, когда нужны данные именно по конкретному основанию.

Что входит в итоговый документ

В журнале и протоколе отражают схему установки, характеристики штампа, отметку, описание грунта, ступени давления, время наблюдений и осадки. Результаты представляют графически и обрабатывают по принятой методике. Проектировщику важно получить не фотографию прибора, а воспроизводимые исходные данные.

Компания «Терра» выполняет штамповые испытания грунтов на строительных площадках. До выезда согласуются задача, глубина, доступ техники, способ создания реакции и готовность выработки — это позволяет провести измерения без непредвиденных простоев.
