Геофизические изыскания: как находят скрытые неоднородности без сплошного вскрытия грунта

Инженерная геология получает прямые данные из скважин, выработок и испытаний. Но между точками остается пространство, строение которого приходится интерполировать. На сложных площадках этого недостаточно: слабая зона, погребенная выработка или резкое изменение кровли прочного слоя могут находиться в стороне от скважины.

Геофизические методы измеряют физические поля и свойства среды по профилю или площади. Они не заменяют бурение, зато позволяют связать точечные данные в более подробную картину и наметить места для проверочных работ.

Какие задачи решают

Конкретный метод выбирают под геологическую задачу, а не по принципу «какой прибор есть в наличии». В одних условиях требуется оценить мощность рыхлых отложений, в других — найти разуплотненную зону, уточнить положение уровня воды или исследовать основание существующего сооружения.

• прослеживание границ слоев между скважинами;
• поиск участков с отличающимися физическими свойствами;
• оценка трещиноватости и неоднородности скальных массивов;
• уточнение зон обводнения и фильтрации;
• обследование площадок реконструкции и территорий со сложной историей освоения.

Почему результат не выглядит как фотография под землей

Прибор регистрирует скорость распространения волн, электрическое сопротивление или другой физический параметр. Затем данные обрабатывают и строят разрез, на котором выделяются контрасты. Один и тот же отклик иногда может иметь несколько геологических объяснений, поэтому интерпретацию проверяют по скважинам, архивам и полевым наблюдениям.

Обещание «увидеть любой объект на любой глубине» некорректно. Разрешающая способность зависит от размеров цели, глубины, свойств окружающей среды, помех и выбранной схемы наблюдений.

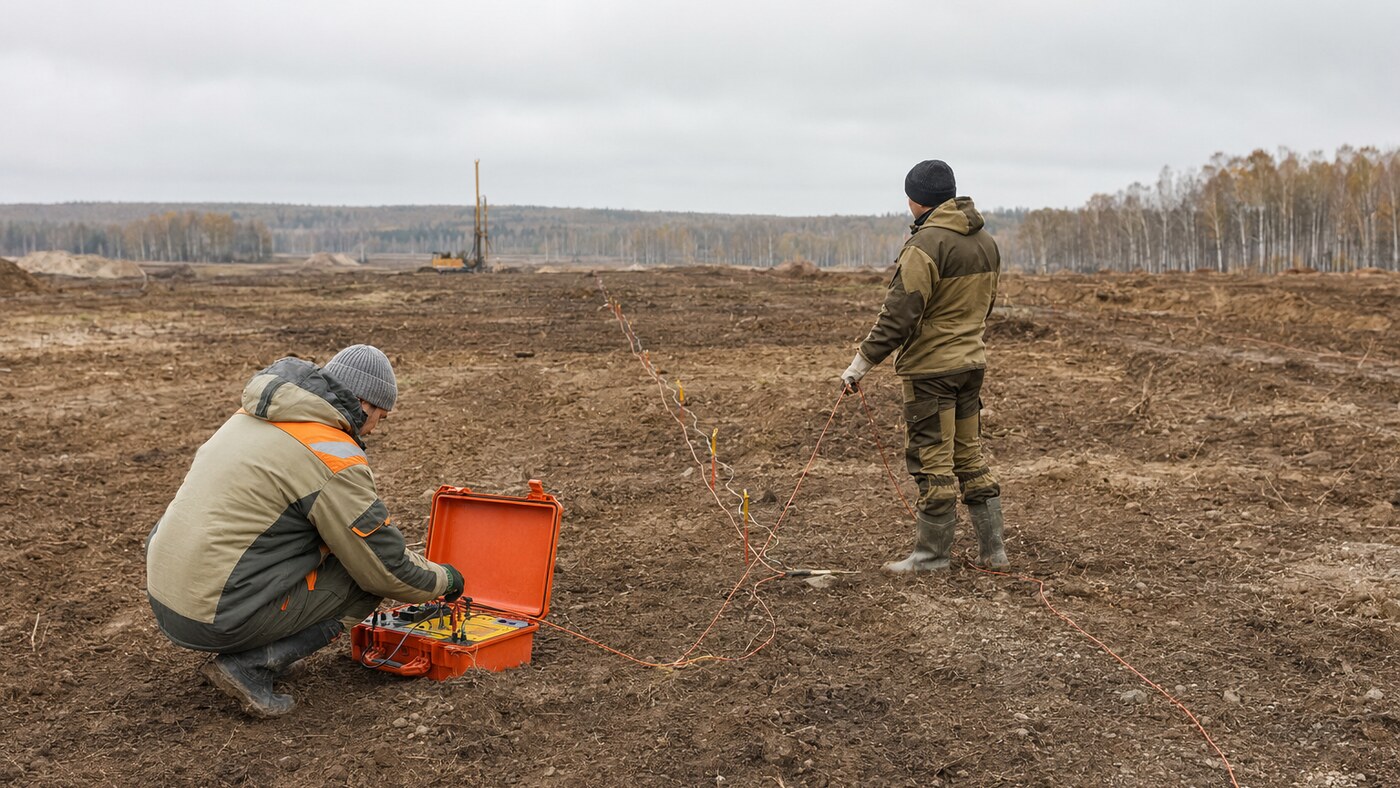

Как проектируют полевые работы

Сначала формулируют цель: что именно нужно обнаружить или уточнить и какой размер имеет потенциальная неоднородность. Затем выбирают метод, длину и шаг профилей, ориентацию линий, плотность наблюдений и контрольные точки. Профили стараются пересекать предполагаемые границы, а не идти параллельно им.

На городской территории учитывают помехи от кабелей, металлических конструкций, движения транспорта и работающего оборудования. На пересеченной местности — доступность, рельеф и точность привязки пунктов.

Связка с бурением

Этап	Роль геофизики	Роль бурения
До детальных работ	Выделяет подозрительные зоны	Проверяет их прямым вскрытием
Построение модели	Прослеживает изменения между точками	Дает состав грунта и образцы
Контроль интерпретации	Сопоставляет аномалии по площади	Подтверждает геологическую природу отклика

Какие исходные данные нужны

Заказчик передает план площадки, сведения о проектируемом объекте, результаты предыдущих изысканий и описание проблемы. Для реконструкции полезны исполнительные схемы, данные о старых фундаментах и подземных сооружениях. Чем точнее поставлена задача, тем обоснованнее программа измерений.

Заказать геофизические изыскания можно как отдельное обследование или часть комплексной программы. До начала работ специалисты «Терры» оценивают применимость метода и ограничения площадки, чтобы результат отвечал проектной задаче.
